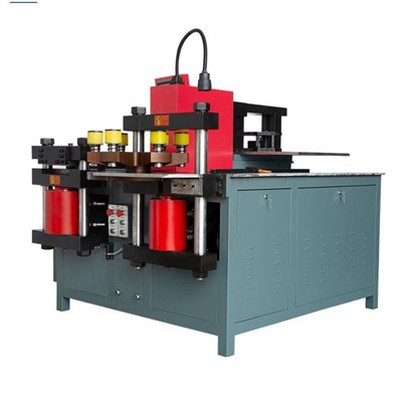

DS-503SK-B CNC transformatoriaus vario šynų perforavimo mašina
Pagrindinė magistralės apdorojimo mašinos paskirtis tinka aukštos ir žemos įtampos skirstomiesiems įrenginiams, aukštos ir žemos įtampos komplektams, galios transformatoriams ir kitoms gamybos pramonės šakoms.
Perforavimo blokas:
1. Medžiaga: Varis / aliuminis;
2. Maximum punching: ф4.3-ф36㎜
Šlyties vienetas:
1. Medžiaga: Varis / aliuminis;
2. Maksimalus dydis: 16260mm;
3. Maksimali išėjimo jėga: 500KN.
Aprašymas
Produkto Aprašymas
Ši mašina turi 3 perforavimo, kirpimo ir lenkimo įrenginius, o keičiant štampus galima atlikti specialius apdorojimo darbus, tokius kaip presavimas, įspaudimas, kabelio jungties presavimas, sukimas ir pan.
Vario ir aliuminio pjovimo staklės 503SK-B gali pasiekti 2 tonas, perforavimo / lenkimo jėga gali siekti 500 kn, plačiausią apdorojimo diapazoną galima apdoroti iki 260 mm, o storiausią - iki 16 mm.
Produkto taikymas
The 503SK-B closed bending structure busbar machine is widely used in Switch cabinet, electric control panel manufacturing, high low voltage switchgear, eletric transformer station, voltage transformer,appliance swich, ship manufacturing,electric elevator manufacturing, electric cabinet manufacturing , Power distribution system product maufacturing.
Produkto parametras
Funkcija | Modelis | DS-303SK-B | DS-503SK-B | DS-803SK-B |
Perforavimas | Maks. štampavimo jėga (kn) | 300 | 500 | 800 |
Perforavimo skersmens diapazonas (mm) | 4.3-30 | 4.3-36 | 4.3-36 | |
Maks. storis (mm) | 15 | 16 | 20 | |
Maks. plotis (mm) | 160 | 260 | 300 | |
Pjovimas/pjovimas | Maks. kirpimo storis (mm) | 15 | 16 | 20 |
Maks. kirpimo plotis (mm) | 160 | 260 | 300 | |
Horizontalus lenkimas | Maks. lenkimo jėga (kn) | 300 | 500 | 800 |
Maks. plotis (mm) | 160 | 260 | 300 | |
Maks. storis (mm) | 15 | 16 | 20 | |
Horizontalus lenkimas | Maks. plotis (mm) | 100 | 120 | 120 |
Min. kampas (laipsnis) | 90 laipsnių | 90 laipsnių | 90 laipsnių | |
Išorinis matmuo | mm | 190013501400 | 192515601490 | 205016001650 |
Galia | kw | 3x4kw | 3x5,5kw | 3x5,5kw |
Svoris | Kilogramas | 1400 kg | 1950 kg | 2350 kg |
CNC tikslumas | Lenkimo tikslumas | ±1 degree | ±1 degree | ±1 degree |
Pakartokite lenkimo tikslumą | ±0.3 | ±0.3 | ±0.3 |
Pagrindinės charakteristikos
1. Perforavimo stotis: Bokštelinis perforavimo blokas, sumontuotas su 6 perforavimo štampais, nereikia dažnai keisti perforavimo štampų, sutaupysite laiko, sumažinsite štampo keitimo klaidą, pailginsite perforavimo štampų tarnavimo laiką.
2. Pjovimo stotis: kirpimo agregatas naudoja aštrų kirpimą, pjūvio sąsaja yra plokščia, nėra nukritimo, įtrūkimų ir atliekų, aštrus yra gražus aštrus!
3. Lenkimo stotis: a. Lenkimo įrenginyje naudojamas dviaukštis-darbo stalas, kuris gali užtikrinti, kad trys darbo padėtys gali atlikti savo veiksmus vienu metu, netrukdydami kitiems.
b. Keičiant skirtingus apgamus galima atlikti plokščią lenkimą ir vertikalų lenkimą.
C. Dėl importuotos PLC valdymo sistemos jį lengva sulenkti.
